概述
冲击电压发生器是产生冲击电压波的装置,用于检验电力设备耐受大气过电压和操作过电压的绝缘性能,冲击电压发生器能产生标准雷电冲击电压波形、截波,标准产生操作冲击电压波形等及用户指定非标冲击电压波包括陡波。可对绝缘子串、长空气间隙、套管、互感器、变压器等试品进行冲击电压试验和其它科学研究。
主要特点
●成套装置配套完整,电压等级齐全。
●冲击电压发生器回路电感小,并采取带阻滤波措施,在大容量负载下仍能产生标准冲击波,负载能力大。
●电压利用系数高,雷电波和操作波分别不低于90%和80%。
●冲击本体结构紧凑,外形美观,调波方便,操作简单,同步性能好,动作可靠。
●采用可控硅或LC恒流充电自动控制技术,自动化程度高,抗干扰能力强。
●采用冲击波形数字测量分析系统和冲击试验数据微机在线处理系统,大大提高冲击电压试验技术水平和试验效率。
●100kV~1200kV系列冲击电压发生器可产生标准雷电波、操作波、雷电截波、振荡雷电波、振荡操作波、线路绝缘子陡波、合成绝缘子陡波和变压器感应操作波共八种冲击电压波形。
●技术指标符合国家标准和IEC规定。主要技术指标处于国内领先地位,达到国际同类产品的先进水平。

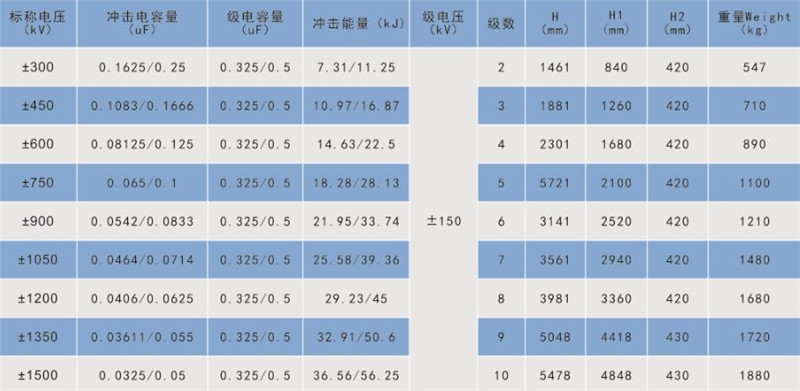

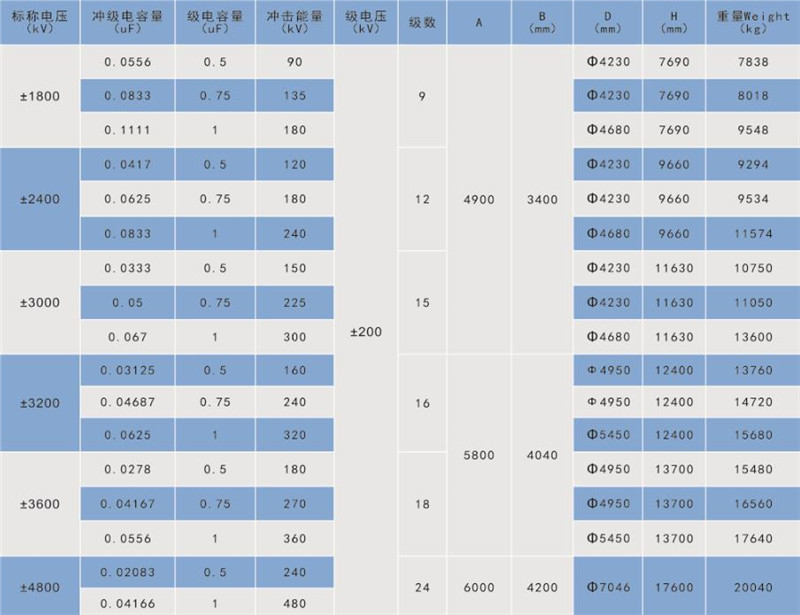

规格及技术参数
规格及技术参数
