如何正确使用：在XYPD-02D数字式局部放电检测仪上进行脉冲校正？

详细版图文操作说明

1

产品结构

1、显示屏：15英寸真彩色TFT液晶显示屏，工业级高亮度；显示分辨率：1024×768；4位数码管显示电压值。

2、外部接口：USB接口；电源接口；2路信号输入口；接地端子；外同步信号输入端子；RJ45接口；RS232接口。

3、外形尺寸：长×宽×高（540×460×320）mm。

4、重量：18kg。

2

局放测试软件操作

1.主界面

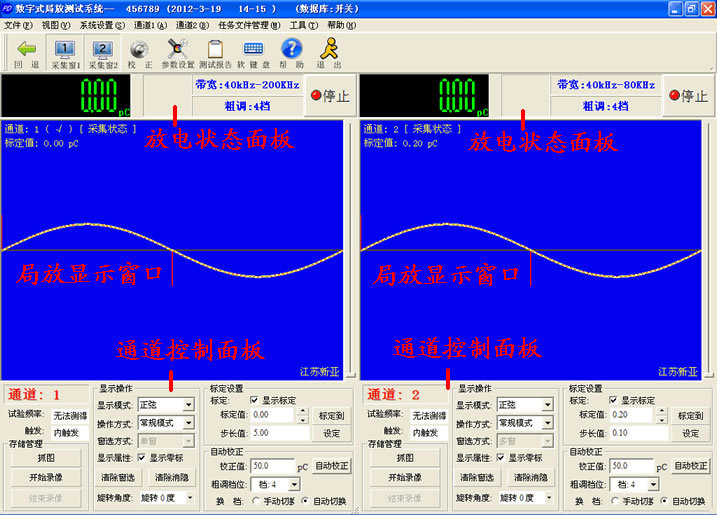

打开局放测量界面如下：

该界面中有三个部分：

（1）放电状态面板；

（2）波形显示窗体；

（3）通道控制面板。

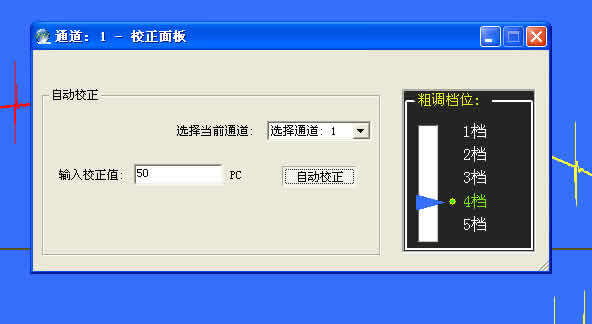

2.校正

进行局部放电测量，先连接好外部测试电路，并将本数字局放测试系统的硬件模块正确连接后，可以进行校正步骤。

本系统采用计算机自动校准校正值，用户操作非常简单。

3.系统参数设置

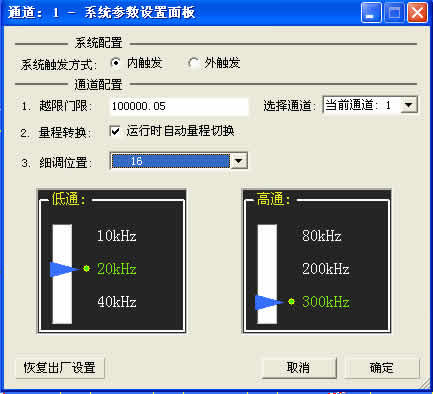

在局部放电测试过程中，有时需要对滤波的范围、显示效果等进行设置。点击工具栏上的按钮，打开系统参数设置面板，如下图:

4.系统显示模式

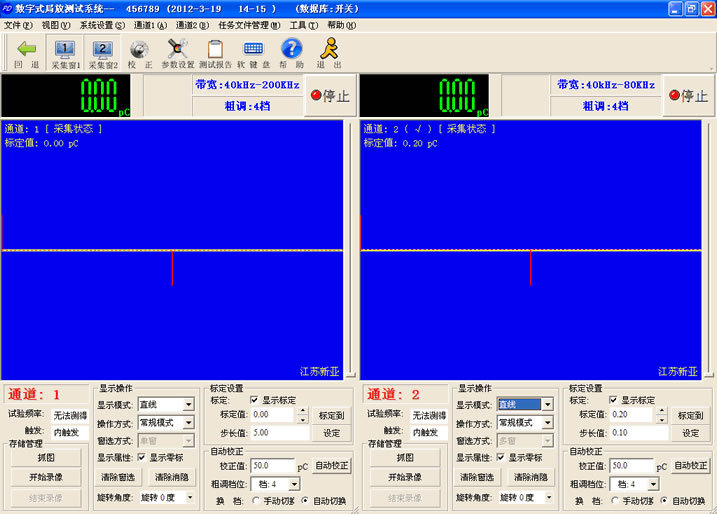

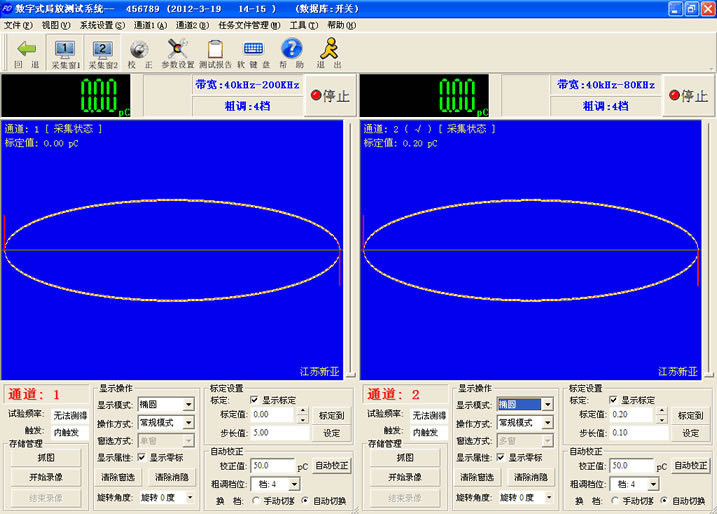

局放测试显示窗口的显示模式有三个：正弦模式、椭圆模式、直线模式。显示如下图：

4.测试报告

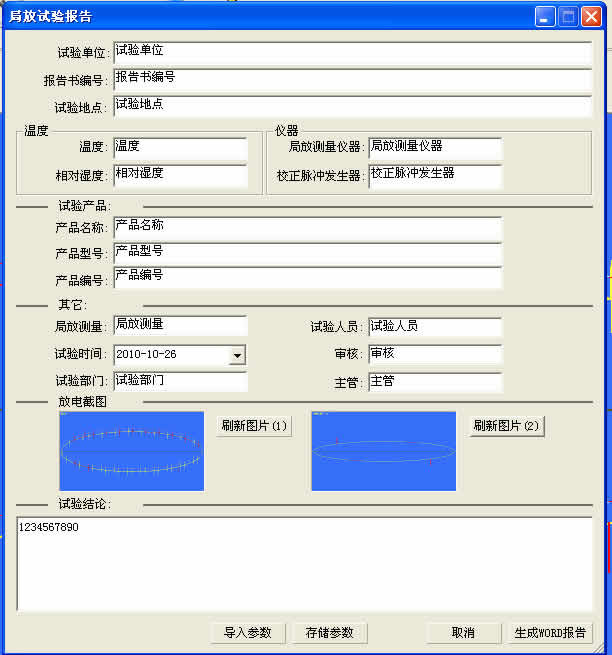

软件测试过程结束以后，如果需要打印测试报告，可以点击工具栏图标，打开测试报告信息编辑窗口。界面如下图:

本系统的测试报告采用的是WORD文档方式。

3

数据分析

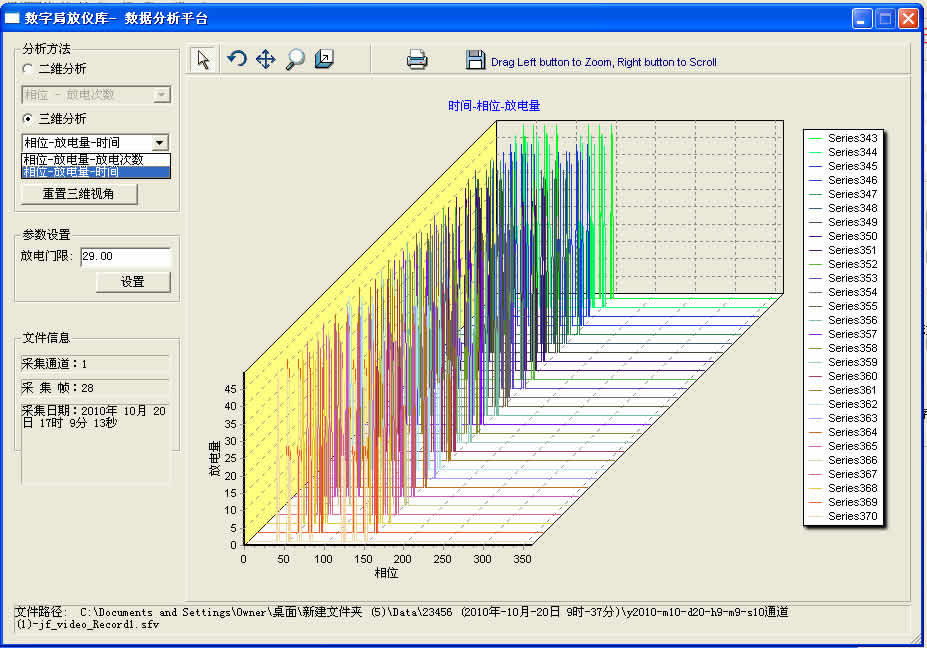

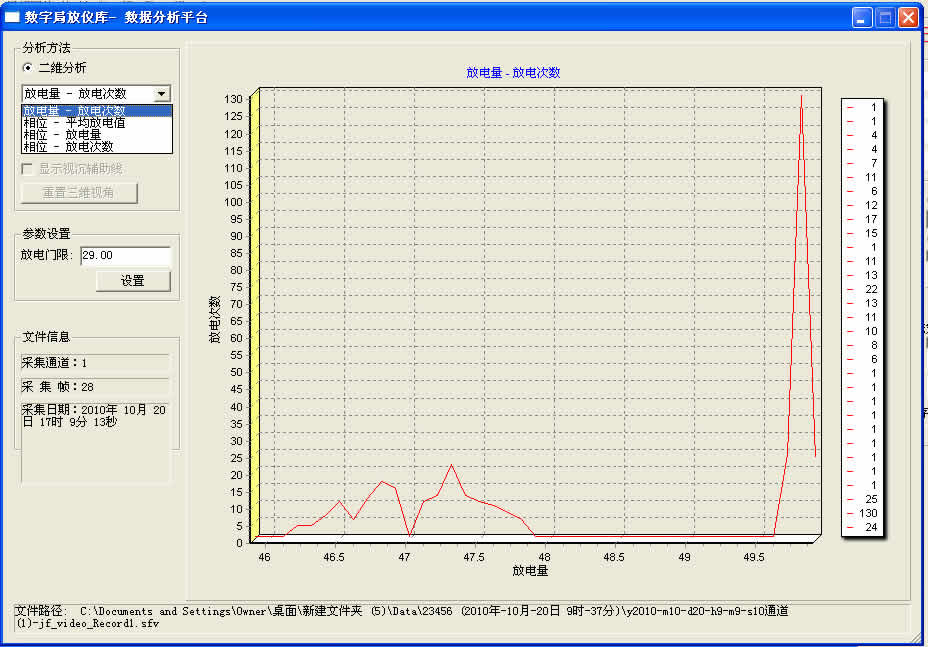

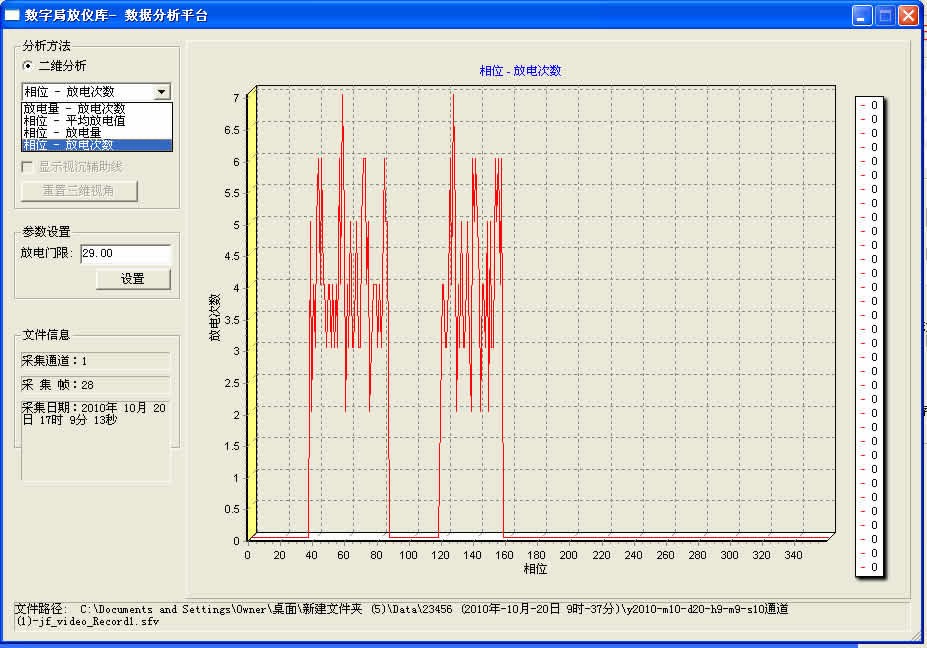

数字局放测试系统提供测试记录与分析的功能,它可以让用户在测试完成后随时分析局放采样数据。
